判断检修弹性齿式联轴器之鼓型齿式联轴器



弹性齿式联轴器的型号种类颇多，其中鼓型齿式联轴器就是其中的一种（也属于挠性联轴器）。

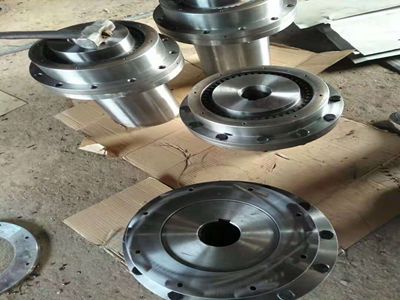

    鼓形齿联轴器属于刚挠性联轴器，它由2个直齿内齿圈和2个鼓形齿外齿套组成，2个外齿套分别与主动轴和从动轴相连接，2个内齿圈上的凸缘通过铰制孔螺栓进行连接，从而实现转矩的传递。鼓形齿联轴器的结构：具有结构紧凑、传递转矩大、可靠性高、综合补偿两轴相对位移的两大优点。1个齿轮联轴器有2个相同的啮合组件，这2组啮合件可以有各自不同的倾斜角，关键的条件还是计算啮合齿轮所允许的倾斜角条件。鼓形齿联轴器倾斜角、,60，一般使用中推荐w为1. 50一2. 5 0，因为随着角度的增大，联轴器所传递的转矩以及效率均会降低，使用寿命也会缩短。
  春华联轴器厂家的技术经理在利用设备计划检修的机会，更换了该鼓形齿联轴器，发现气切割下来的内齿圈和外齿套上的齿没有折断，但外齿轮有较严重的磨损，齿形变尖。对于鼓形齿联轴器失效的原因zui初判断是齿面接触强度不够，造成齿轮过快磨损，但是通过对齿面接触应力校核计算，否定了当初的判断。并对鼓形齿联轴器失效的原因进行了分析，改进了该鼓形齿联轴器结构，参数、提高安装的精度和加强润滑等措施，并更换了新的鼓形齿联轴器，经过后期对该厂的回访询问，改进后的新型鼓型齿是联轴器在运行一年多来，运行良好。生产鼓型齿式联轴器---泊头市春华传动机械。
